Das Hinterachsgetriebegehäuse meiner /2er
wird gegen ein /3er ausgetauscht da dieses die Nabe voll abdeckt. Dazu müssen die Widerlager gewechselt werden
|
|||||||||||||||||||||||||||||||||||
![]() |
Dafür habe ich mir einen Abzieher
aus dickem Alu gebaut. |
|||||||||||||||||||||||||||||||||||
![]() |

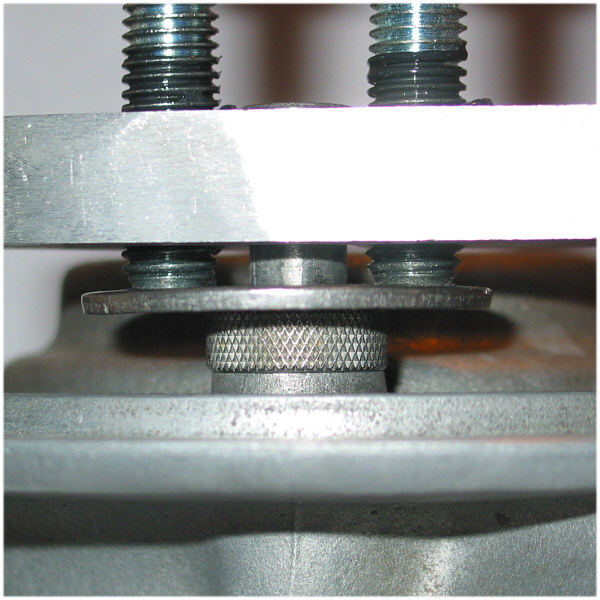

Zuerst einen passenden Ring aufgelegt. | |||||||||||||||||||||||||||||||||||
![]() |
Eine Unterlegscheibe drauf. | |||||||||||||||||||||||||||||||||||
![]() |

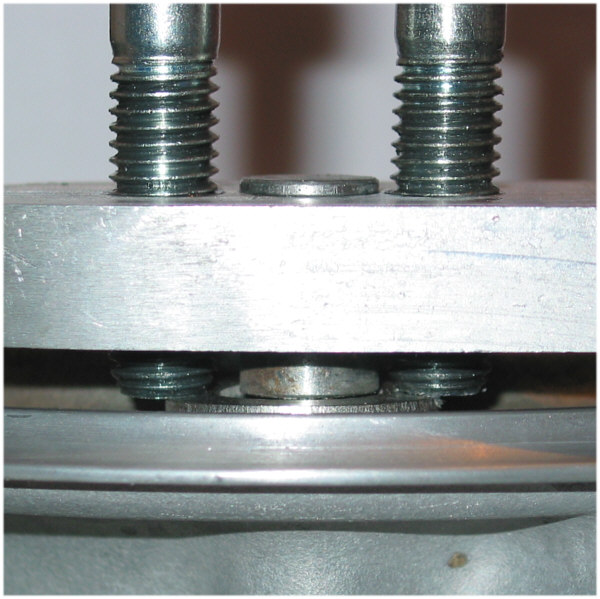

Abzieher aufsetzen. | |||||||||||||||||||||||||||||||||||
![]() |
Und abwechselnd die Schrauben anziehen. | |||||||||||||||||||||||||||||||||||
![]() |
Der Bolzen kommt nach und nach heraus. | |||||||||||||||||||||||||||||||||||
![]() |
Fast draußen. | |||||||||||||||||||||||||||||||||||
![]() |
Werkzeug und passende Unterlagen
für die /3er Version. |
|||||||||||||||||||||||||||||||||||
![]() |
Tiefe der Bohrung bei /3erVersion
29 mm bei 10 mm Durchmesser. |
|||||||||||||||||||||||||||||||||||
![]() |
Bei der /2er Version
ist eine andere Unterlage notwendig. Unterlegscheibe mit abgefeilter Fläche. |
|||||||||||||||||||||||||||||||||||
![]() |
Abzieher einhängen. | |||||||||||||||||||||||||||||||||||
![]() |
Von oben. | |||||||||||||||||||||||||||||||||||
![]() |
Und wieder langsam abwechselnd
die Schrauben anziehen. Geht durch die großen Schrauben ( M12 )
|
|||||||||||||||||||||||||||||||||||
![]() |
Und fertig.
Ohne die Bolzen zu beschädigen
|
|||||||||||||||||||||||||||||||||||
![]() |
Werkzeug für die /2er Version. | |||||||||||||||||||||||||||||||||||
![]() |
Bolzengrößen :
* kritische Maße Bohrungstiefe im Gehäuse : /3er = 29 mm /2er = 22 mm |
|||||||||||||||||||||||||||||||||||
![]() |
Leider sind die Aufnahmen der
Widerlager und Bremsanker unterschiedlich hoch da die Bremsbeläge unterschiedlich breit sind. |
|||||||||||||||||||||||||||||||||||
![]() |
Bei der /2er Version leigen die Bremsbeläge ( /2er )
auf dem Gehäuse auf. |
|||||||||||||||||||||||||||||||||||
![]() |
Bei der /3er Version liegen die Bremsbeläge ( /2er )
zu weit oben und hängen in der Luft. Unterschied = 5 mm |
|||||||||||||||||||||||||||||||||||
![]() |
/3er Gehäuse mit
/2er Bolzen und /2er Bremsbelägen. Von der Seite noch deutlicher zu sehen : So geht das nicht. |
|||||||||||||||||||||||||||||||||||
![]() |
/2er Gehäuse mit
/2er Bolzen und /2er Bremsbelägen |
|||||||||||||||||||||||||||||||||||
![]() |
/2er Gehäuse. | |||||||||||||||||||||||||||||||||||
![]() |
/3er Gehäuse.
Klar zu sehen, die Aufnahmen sind 5 mm höher. Werde sie 5 mm "abfräsen". |
