Die Batterie 6V 4,5 A von Panasonic
werde ich unter dem Tank anbringen. Da ich den Rahmen dafür nicht verändern möchte
|
 |
Seitlich ist genug Platz. |
 |
Der ehemalige Hupenhalter wird für eine
Batteriehalterrung weiterbenutzt. |
 |
Die vorderen Halterrungen für den Tank.
Diese sind später nicht mehr zu sehen,
|
 |
Mehrere Versionen von Schablonen
für neue Halterrungen angefertigt. Diese werde ich verwenden. |
 |
Auf 3 mm starkes Edelstahlblech übertragen.
Die Halterrung wird in zwei Teilen hergestellt
|
 |

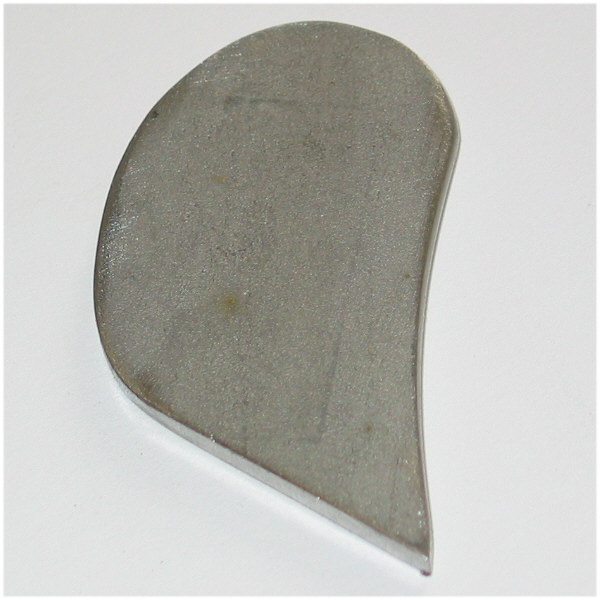

Ausgesägt und gefeilt. Teil 1. |
 |
Deckt die Originalhalterrung
von der Seite her gesehen völlig ab. |
 |
Links den 2. Teil der Halterrung angezeichnet.
Dieser Teil wird den oberen Raum hinter dem 1. Teil ausfüllen
|
 |
Aussägen und in Form feilen. |
 |
Der 2. Teil ( links ) nimmt Form an. |
 |
Die 2 Teile werden aufeinander gelegt
und so verschweißt. |
 |
Hier gut zu sehen wie der 2. kleine Teil
die Originalhalterrung abdeckt ( von innen gesehen ). |
 |
Die 2 Teile werden nun mit der Feile egalisiert. |
 |
So sieht das dann aus. |
 |
So werden sie noch zusammengeschweißt. |
 |
Von oben gesehen.
Die Originalhalterrungen sind abgedeckt. |
 |
Von der Seite aus gesehen.
Es wird nur eine sichtbare Schraube geben. |
 |
Position angezeichnet,
genau in der Mitte der Rundung. |
 |
Bohrungen für die Schrauben,
Bohrungen für Bolzen die angeschweißt werden. |
 |
Alles fertig fixiert um zu schweißen. |
 |
Nach dem verschweißen
wird alles poliert und gestrahlt. |
 |

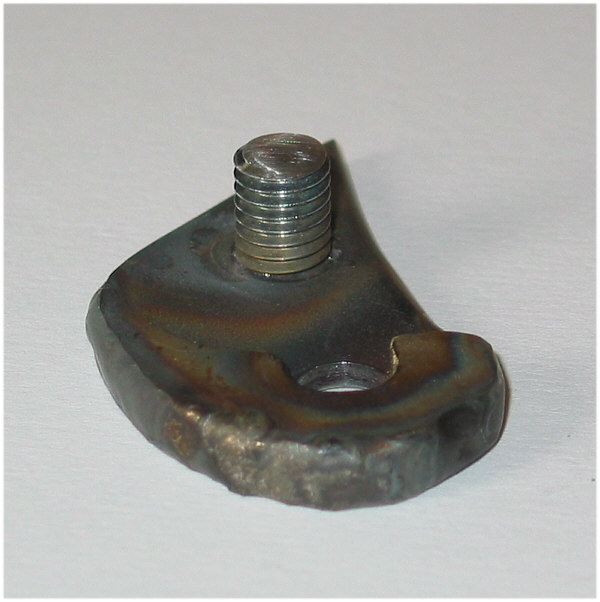

Mit WIG geschweißt. |
 |
Schön verschmolzen. |
 |
Mit der Feile bearbeitet |
 |
und geschliffen. |
 |
Gut geworden. |
 |
Fertig geschliffen und glasperlgestrahlt. |
