Unterseite des Motorblocks |
 |
Ölwanne demontiert |
 |
Ganz schön dick das alte Öl |
 |
Ölsieb ist ca. 50 % verstopft |
 |
hier nicht so gut zu sehen.
Unter dem Mikroskop sind
|
 |
Grobes Sieb |
 |
Durch dieses Loch ( Ölmessstab )
können größere Teile fallen hier ein Teil des Kurbelwellenlagers |
 |
Sieb abbauen |
 |
und Ölpumpe abnehmen |
 |
ziemlich klein die Pumpe |
 |
Durch ein Zwischenstück
mit der Ölpumpenwelle verbunden |
 |
Das Zwischenstück ( Vierkanthülse ) |
 |
Sieb ausgebaut |
 |

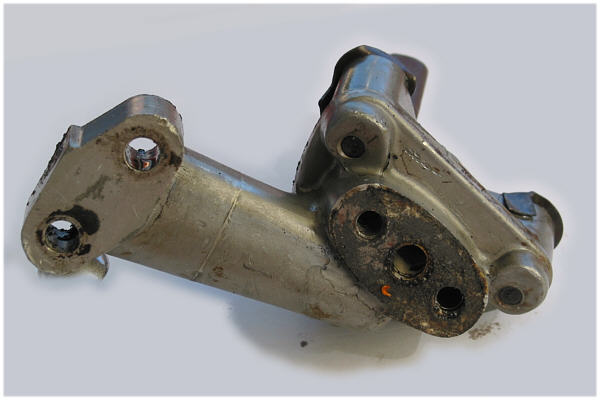

Die Ölpumpe von unten |
 |
von der Seite |
 |
von Oben |
 |
geöffnet |
 |

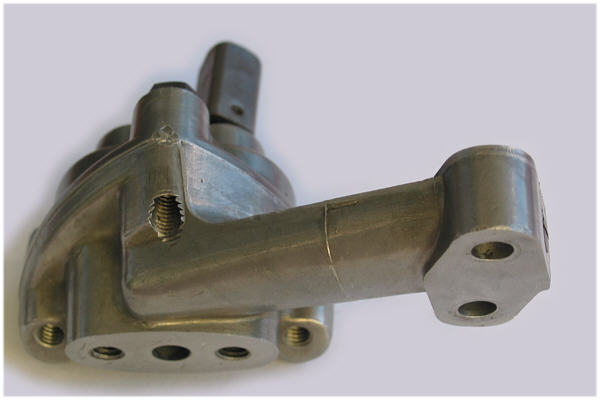

und gereinigt |
 |
Dichtflächen abgeschliffen |
 |
Funktion überprüft und zusammengebaut |
 |
wieder einsatzfähig. |
 |
Ölsieb ist ca. 50 % verstopft,
unter dem Mikroskop sind bei 40 facher Vergrößerung helle Ablagerungen zu sehen die die Gitterstruktur verschließen. Metallischer Abrieb oder Blei ?! |
 |
Durch einlegen in Aceton und Preßluft
konnte das Sieb wieder freigemacht werden. Allerdings befinden sich noch immer
|
 |
Das Gitter ist wieder gut durchläßig |
 |
Rückseite des Ölsiebs |
 |
In der Ölwanne befanden sich
neben altem klebrigem Öl auch die Übereste des Kurbelwellenlagerkäfigs. |
 |
Die Bohrungen sind durch zu festes Anziehen
bis zu 2 mm in Richtung Dichtung verbogen ( hier nicht so gut sichtbar ). |
 |
Bohrungen im Schraubstock
wieder zurückgebogen |
 |
damit die Dichtfläche wieder eben ist |
 |
bei der Montage
kommen größere U-Scheiben rein um ein erneutes verbiegen zu verhindern |
 |
Ölwanne Technisch rein,
Dichtflächen geschliffen |
