Alle Einzelteile des SAWE Vergasers |
 |
Einige Spezielle Teile
aus Edelstahl angefertigt. |
 |
Spezielle Muttern und Bolzen. |
 |
Das Gehäuse.

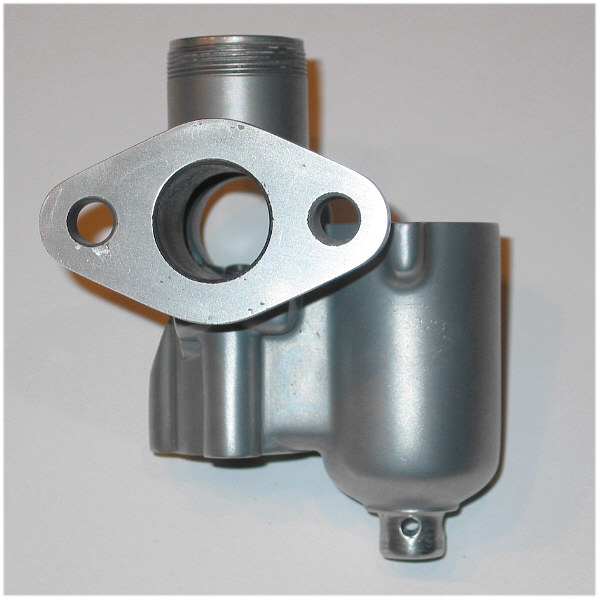

Ansaugstutzen. |
 |
Der Ansaugstutzen. |
 |
Schieber- und Schwimmergehäuse. |
 |
Seitenansicht. |
 |
Zuerst die Bolzen aus Edelstahl eingeklebt
damit diese trocknen können. |
 |
Tupfer montiert.
Neue Edelstahlkappe aus einer Hutmutter hergestellt und direkt auf das Original geklebt. |
 |
Schwimmernadel eingesetzt
und Schwimmer eingebaut. |
 |
Schwimmergehäusedeckel
mit Tupfer montiert. |
 |

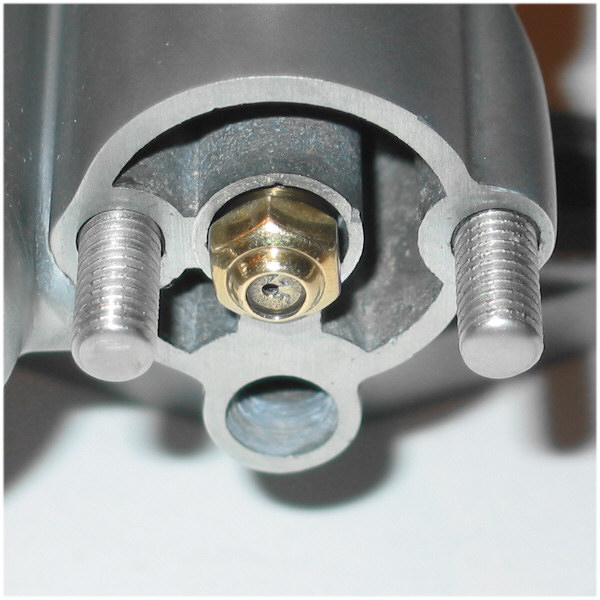

Nadeldüse und Kraftstoffhauptdüse. |
 |
Eingebaut. |
 |
Leerlaufdüse. |
 |
Eingebaut. |
 |
Verschlußschraube aus Edelstahl
mit Teflondichtung. |
 |
Montiert. |
 |
Leerlaufluftregulierschraube.
Schraube Original,
|
 |
Mit einem Stück Gummischlauch
zum abdichten und als Sicherrung. |
 |
Leerlaufanschlagschraube,
ebenfalls aus einer Hutmutter erstellt. |
 |
Und mit einem Schlauch gesichert, abgedichtet. |
 |
Vergaserkappe, Gasschieber,
Feder und Düsennadel. |
 |
Düsennadel im Schieber eingehängt
und mit Nadelhalter gesichert.. |
 |
Zusammengesetzt. |
 |
Eingebaut.
Luftfilterseite. |
 |
Motorseite. |
 |
Kabelstellschraube
aus einer Inbusschraube hergestellt. |
 |
Schlauchnippel mit Teflondichtungen. |
 |
Teflondichtungen selbstgeschnitten. |
 |
Speziallmutter. |
 |
Auch diese Dichtung selbstgeschnitten,
da ich diese nirgends mehr kaufen konnte. |
 |
Deckel montiert.
Bolzen wie alle Anbauteile am Vergaser
|
 |
Fertig zusammengesetzt. |
 |
Dichtflächen plan. |
 |
Die in eingebautem Zustand
sichtbare linke Seite. |
 |
Rechte Seite. |
 |
Von oben. |
 |
Unten. |
 |
SAWE K22F |
