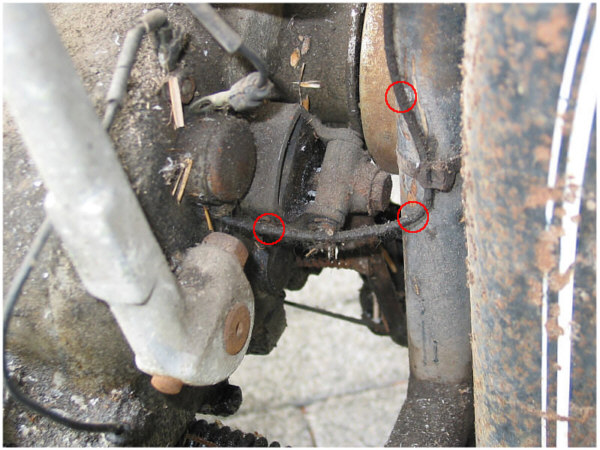

Ein sichtbares Leerlaufkabel wie hier
möchte ich an meinem Bike vermeiden. Daher wird das Leerlaufkabel neu verlegt
|
![]() |

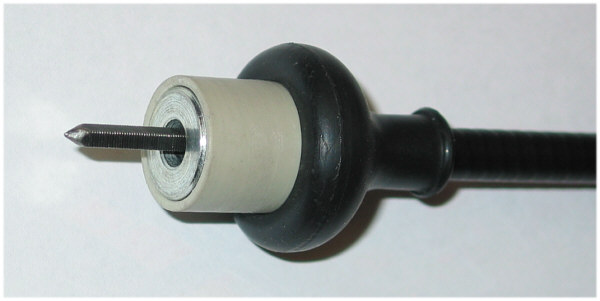

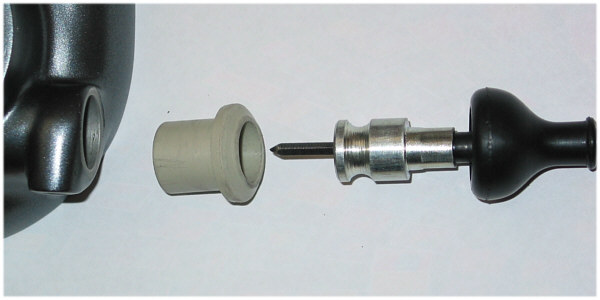

Neue Buchse für die Tachowelle angefertigt. |
![]() |

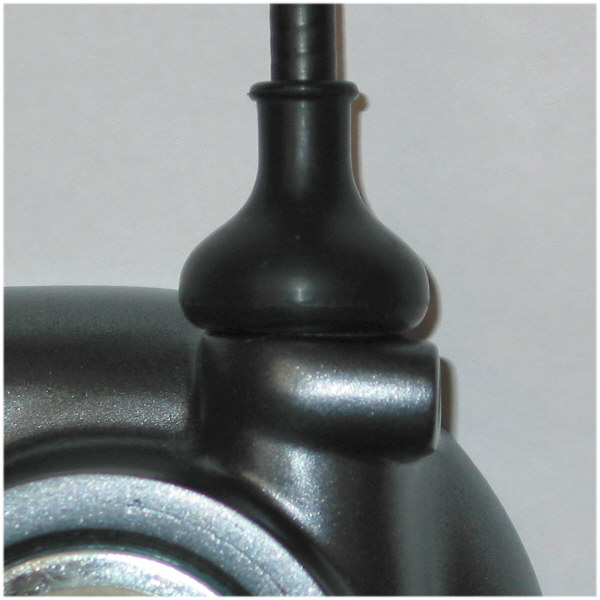

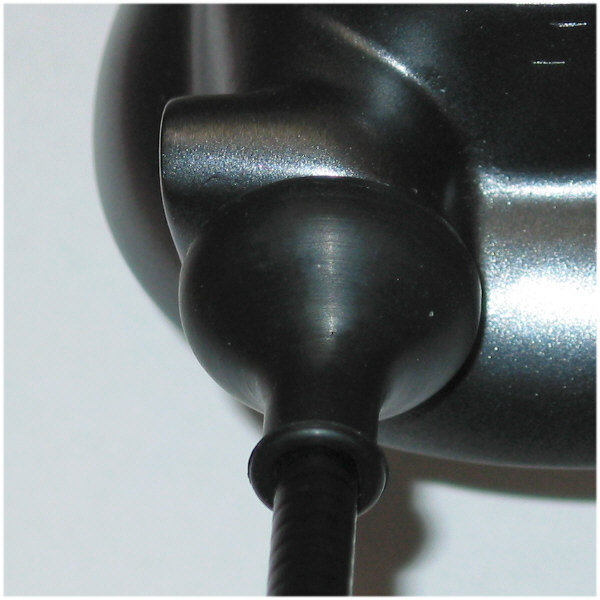

Buchse paßt genau unter die Gummiabdichtung. |
![]() |
Innen 16 mm außen 19 mm. |
![]() |
Schließt bündig ab. |
![]() |
Hält gut. |
![]() |
Tachowelle wird mit einer Hohlschraube
( Entlüftung ) gehalten. |
![]() |

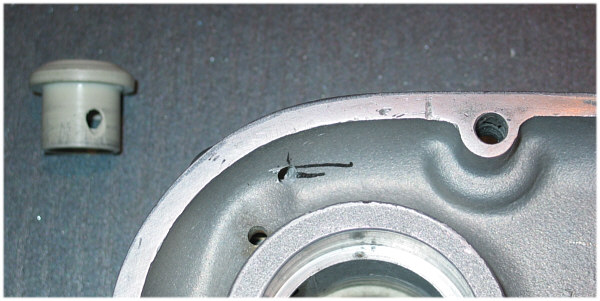

Eine neue Bohrung in den Getriebedeckel gebohrt.
Direkt zur Tachowellenbuchse. |
![]() |
Große Nut für die Halteschraube.

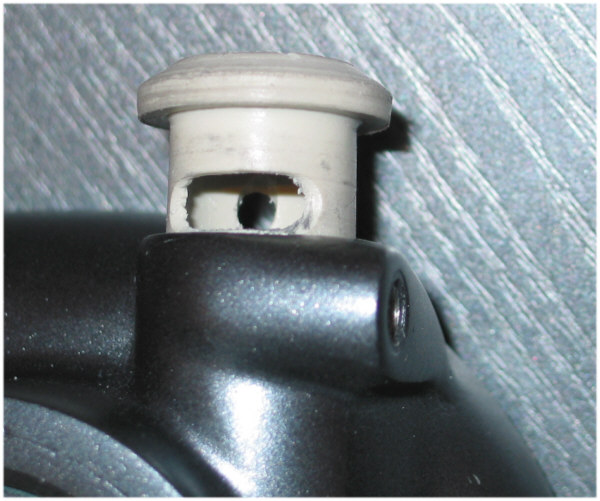

Loch für die Kabeldurchführung. |
![]() |

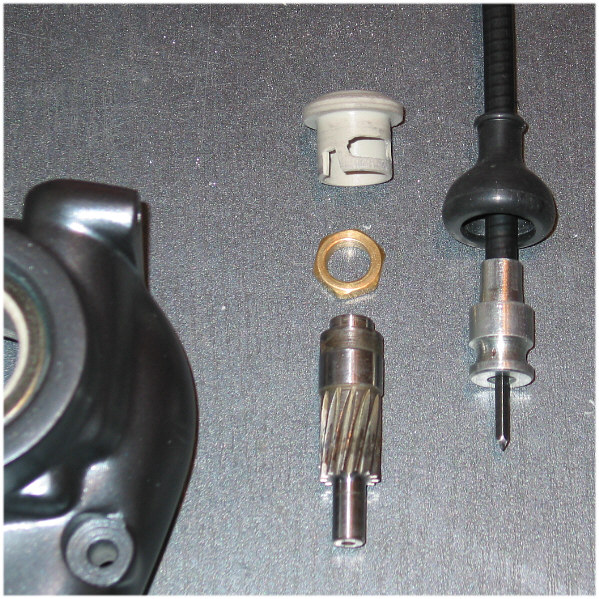

Auf den Tachowellenantrieb kommt zur Schmierung
eine aufgebohrte Messingmutter. An den Außenkanten der Messingmutter
Darauf kommt die PVC-Buchse,
|
![]() |

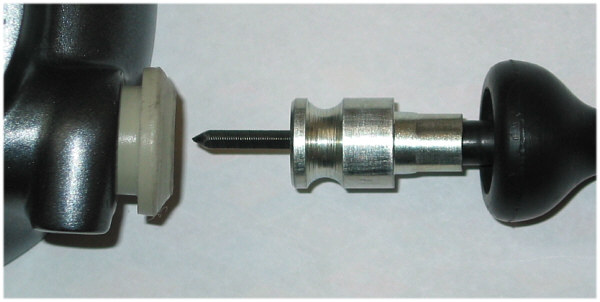

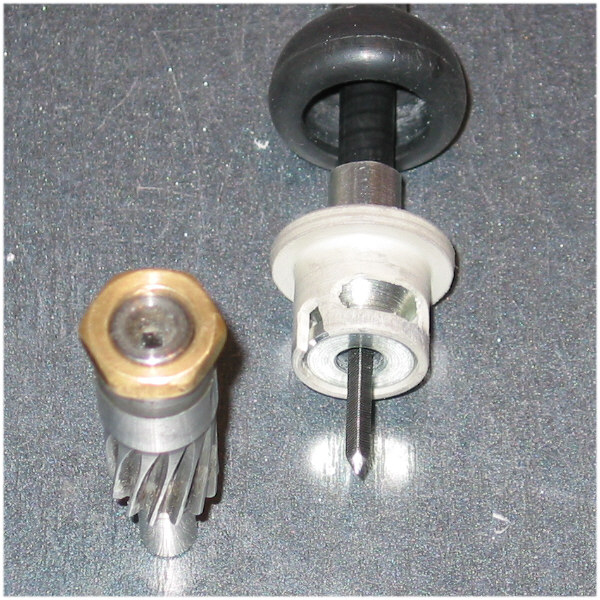

Links Tachowellenantrieb mit Mutter.

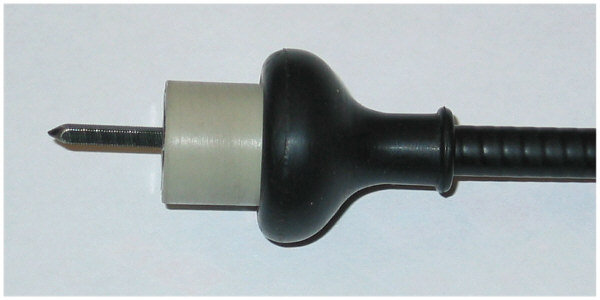

Rechts Tachowelle mit Buchse. |
![]() |
Jetzt kommt der Leerlaufschalter ins Spiel.

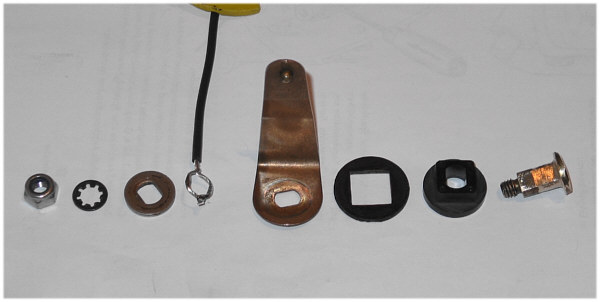

Von links : Selbstsichernde Mutter, Sprengring, Scheibe.
|
![]() |

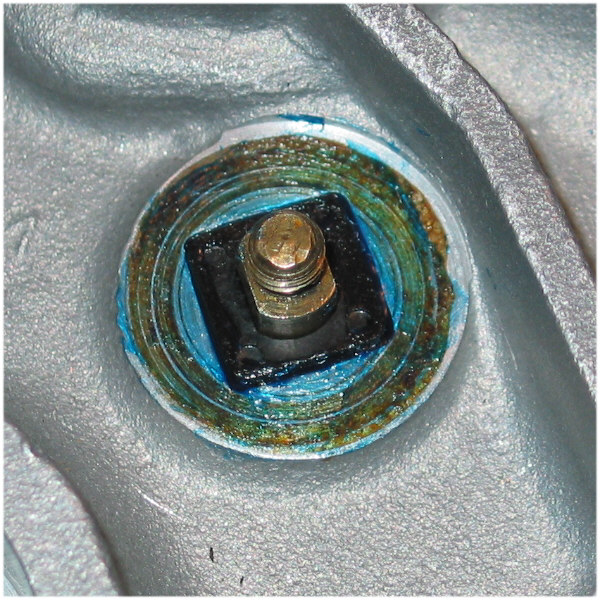

Messingschraube und Pertinaxscheiben
mit Dichtungsmasse eingeklebt. |
![]() |

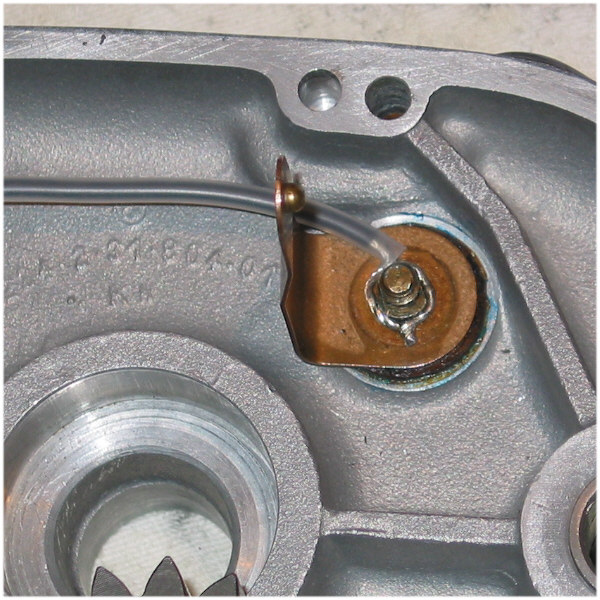

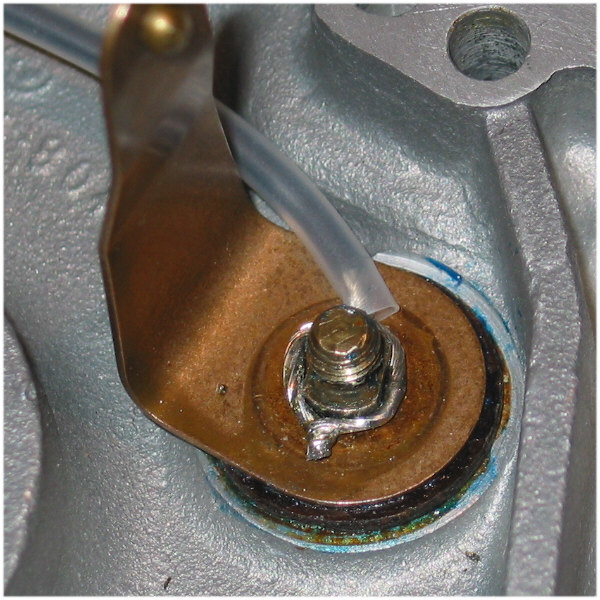

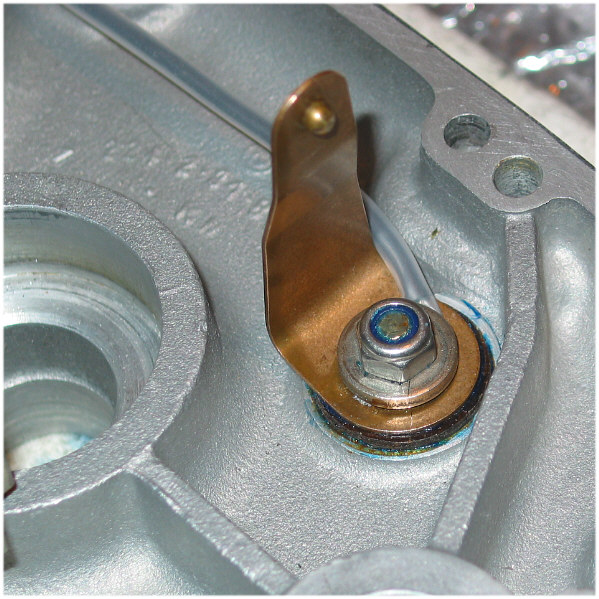

Leerlaufschalter eingesetzt und Kabel aufgesteckt.
Kabel hat eine hitzefeste Silikonhülle ( schwarz )
|
![]() |
Kabel nur am Ende verlötet
damit es nicht durch Vibrationen bricht. |
![]() |
Selbstsichernde Mutter noch zusätzlich
mit Loctite Schraubensicherung gesichert. |
![]() |

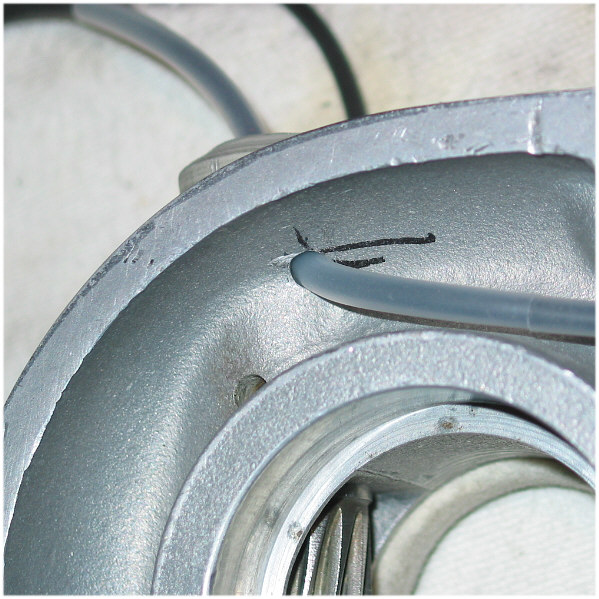

Durchgang vom Innenraum des Gehäuses
zur Tachowelle. |
![]() |

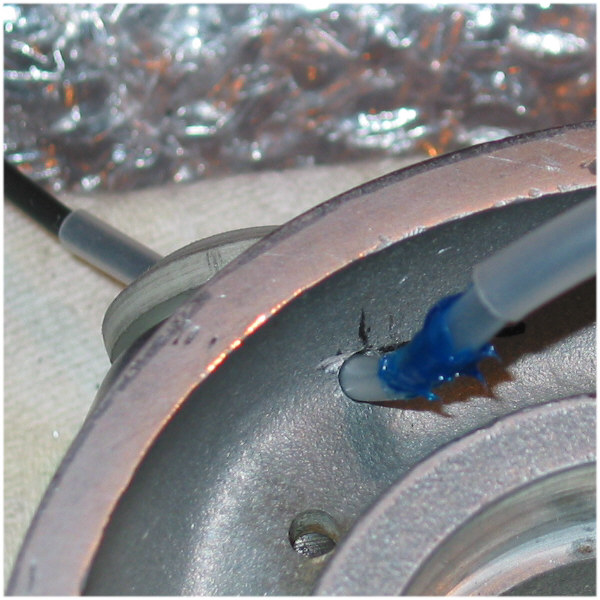

Eine weitere Silikonhülle übergeschoben
und Dichtmasse aufgebracht. Jetzt wird das Kabel noch ganz eingezogen. |
![]() |

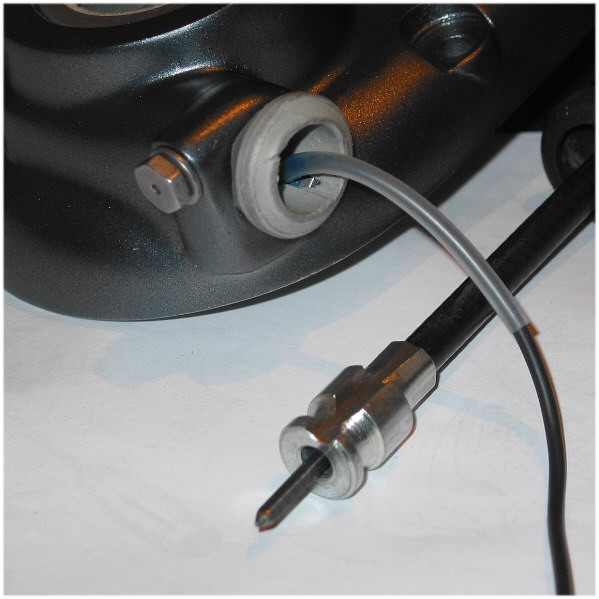

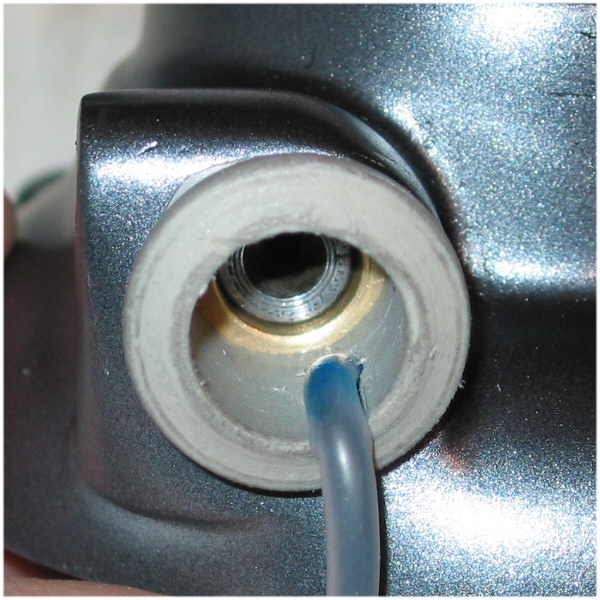

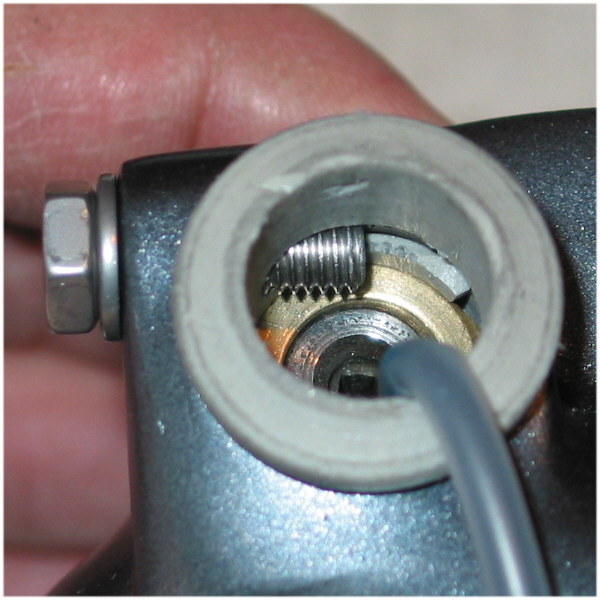

Ausgang in der Tachowellenbuchse. |
![]() |
Halteschraube.
Selbst angefertig mit 2 mm Durchgangsloch zur Entlüftung. |
![]() |

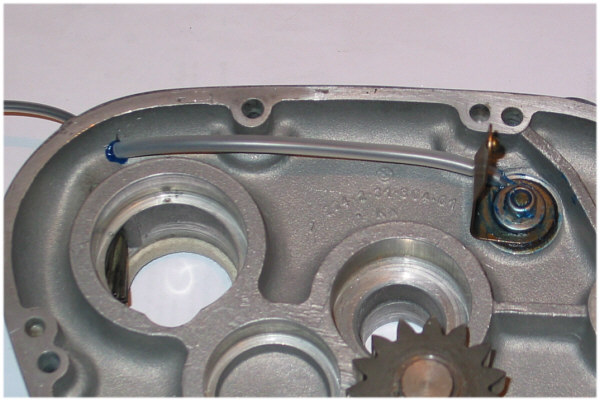

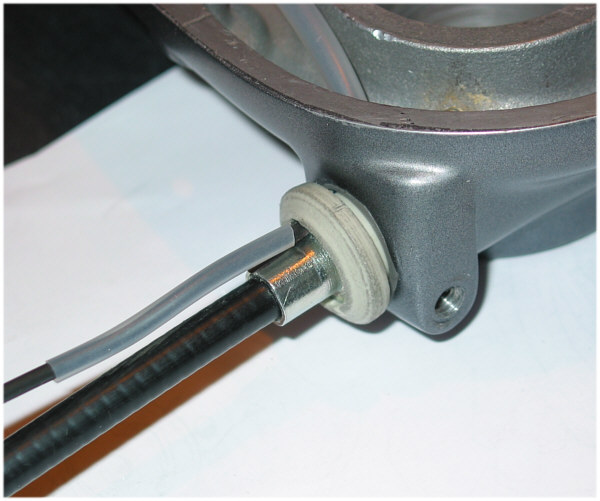

Die ganze Kabelführung
vom Leerlaufschalter zur Tachowelle. |
![]() |
In die Tachowelle eine Nut für das Kabel gefeilt. |
![]() |
Kabel liegt in dieser Nut.
Über die Tachowelle mit Kabel kommt
|
