Das Getriebe
Bin gespannt wie es drinnen aussieht
Keine Dichtung drin,
nur Dichtungsmasse.

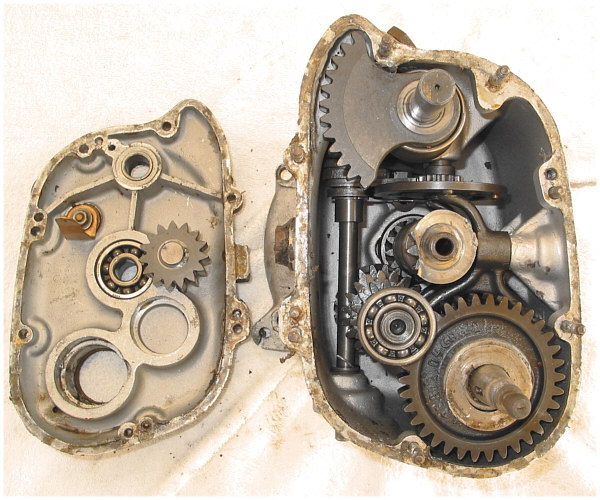

Hochkant geöffnet
damit das Öl nicht rausläuft.

Schon zu sehen :

Eine defekte Scheibe

Defekte Scheibe
Nanu !

Kein Tropfen Öl drin ?!

Hab vorher nichts entleert !

Seltsam, mausetrocken.
Dieser Splint ist auch nicht Original, oder ?
Alles schön sauber
Antriebswelle

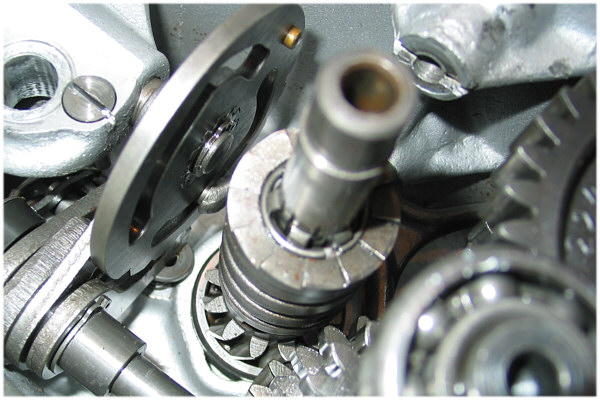

Kurvenscheibe mit Zahnrad
Schaltwelle
Oben Antriebswelle

unten Nebenwelle

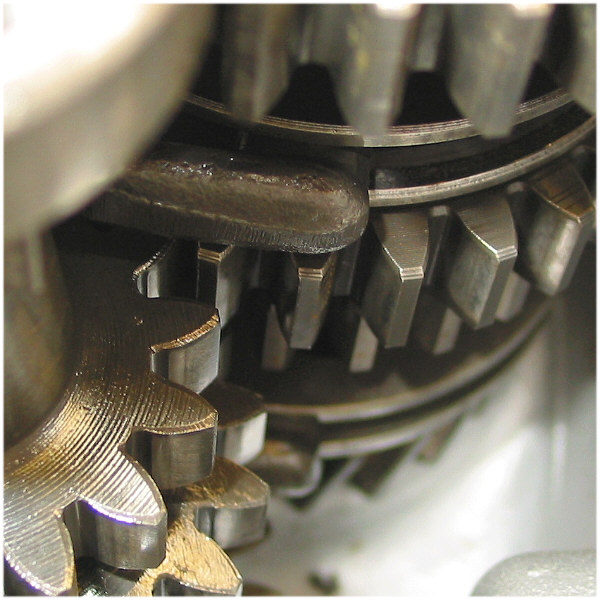

Schiebeklaue
Zahnrad zum Kickstarter
Oben der Leerlauf-schalter / kontakt

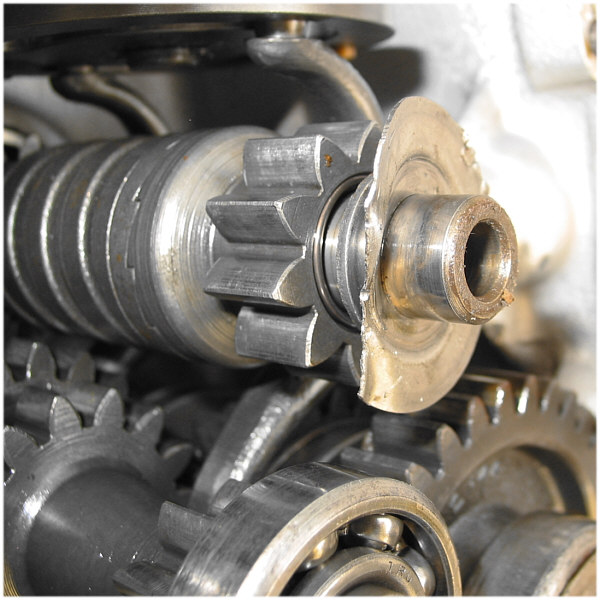

Die Scheibe wurde anscheinend
erst später eingesetzt
Verstemmte Scheibe
Zahnrad zum Kickstarter
Scheibe

Anlaufscheibe für Antriebswelle

Druckfeder

Zahnrad zum Kickstarter

Halteschraube der Schaltgabel
Der Leerlaufkontakt
Oben :

Schaltgabel, Kickstartersegment

Unten :

Einzelteile des Leerlaufkontaktes

Gehäusedeckel
Erste Schaltgabel ausgebaut
links die Kurvenscheibe
