Federung links |
 |
Federbein grob gereinigt
Verkleidung unten aufgemeiselt |
 |
und entfernt. |
 |
Mit einem gezielten Schlag
auf das Ende der Feder diese gelößt. |
 |
Bolzen mit Rostlöser eingesprüht
und lange einwirken lassen. |
 |
Gut zu sehen:
Die Aufnahmewindungen für die Feder. |
 |
Feder, Gehäuse, Bolzen |
 |
So sitzt die Feder auf dem Gehäuse |
 |
Sie läßt sich nach dem lockern
rechts herum ausdrehen |
 |

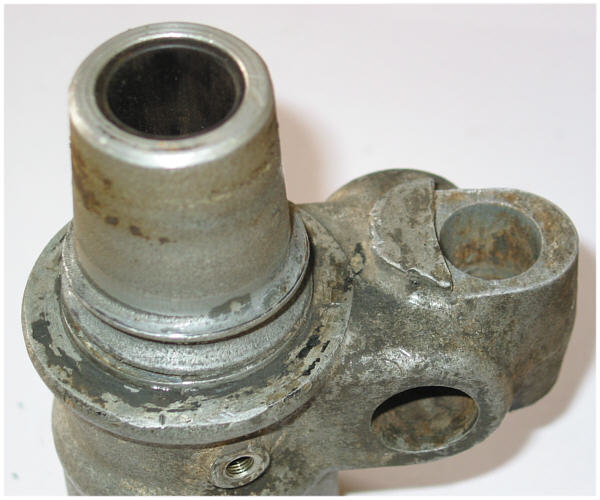

Innen eine Pertinaxbuchse
als Gleitbüchse |
 |
Unten ebenfalls eine
Gleitbüchse eingepreßt. |
 |
Gleitbüchse |
 |
Federeinspannstück,
Gummipuffer, Scheibe, Bolzen, Gehäuse |
 |
Gereinigt und gebürstet.
Werde ich vermutlich noch sandstrahlen, evtl. lackieren |
 |
Federung rechts
mit Kardanantrieb |
 |
Zuerst mit Kaltreiniger
gereinigt |
 |
ganz schön dick der Dreck drauf |
 |
auch innen ziemlich versaut |
 |
Mit Kaltreiniger
geht das meiste schon weg |
 |
Deckel des Kardangehäuses
demontiert |
 |
Kardanantrieb mit Paßscheibe
und Lager |
 |
Gehäusedeckel mit Federung |
 |
Kardangelenk mit Verschlußglocke |
 |
Kardangelenk |
 |
Zahnmutter mit Splint gesichert
die hab ich noch nicht aufbekommen. |
 |
Öleinfüllöffnung
hat ein defektes Gewinde keine Gewindegänge mehr vorhanden |
 |
Der Antrieb |
 |
Kegelräder |
 |
Das Loch für den Zahnschlüssel
leider steht es an der falschen Stelle |
 |
Habe versucht die Stellung
mit der zweiten Feder ausfindig zu machen |
 |
Öffnung steht bei Pos. A
Federende ist aber bei Pos. B also aufgemeißelt, da die Verkleidung fest sitzt und sich nicht drehen läßt |
 |
Deckel für Kardangehäuse |
 |
mit Aufnahme für die Feder |
 |
Innenseite |
 |
Gereinigt und gebürstet |
 |
Die Teile sind sauber,
meine Hände nicht |
 |
Dank PR88 und Persil
aber kein Problem |
