Das Bremsgestänge der Hinterradbremse
war stark verostet. Habe ein neues aus Edelstahl gekauft ( oben ). Da die Hebel auch verostet sind
Der hintere Hebel. |
![]() |
Der vordere Hebel. |
![]() |
Schablone erstellt und
auf ein 8 mm starkes Stück Edelstahl gezeichnet. |
![]() |
Mit der Flex grob die Form herausgeschliffen. |
![]() |
Feinnarbeit mit der Feile. |
![]() |
Schmaler Teil von 8 mm auf 6,5 mm abgeschliffen.
Anschließend alles poliert,
|
![]() |
Und fast fertig der vordere Hebel.
Es fehlt nur noch das Loch für den Fußbremshebel. Da ich das als vierkant ausführen werde
Der Fußbremshebel wird auch aus Edelstahl hergestellt. |
![]() |
Das gesamte Bremsgestänge
wird natürlich noch gestrahlt. |
![]() |
Der hintere Hebel ist etwas komplizierter.
Ein 4 mm starkes Stück Edelstahl gebogen
|
![]() |
An der Biegung etwas abgeschliffen. |
![]() |
Hebelarm gesägt und gebogen.
Aufnahme auf Länge abgesägt. Wird später zusammengeschweißt. |
![]() |
Der Hebelarm ist seitlich versetzt. |
![]() |
14,5 mm Durchgang gebohrt und das Teil
in seine endgültige Form geflext. |
![]() |
Jetzt noch die Feinarbeit
mit der Feile und Schleifpapier. |
![]() |
Sieht nach ein paar Stunden schon besser aus. |
![]() |
Glasperlgestrahlt. |
![]() |

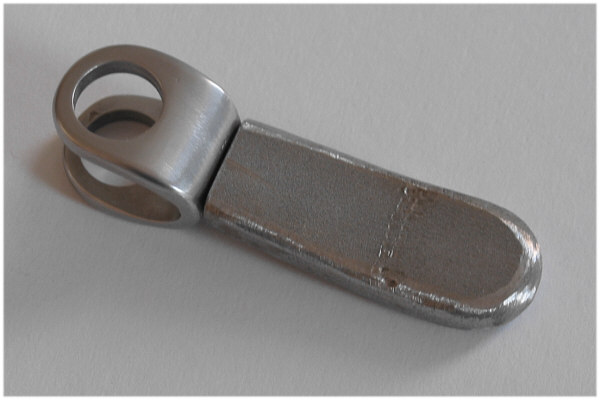

Jetzt noch den Hebelarm schleifen,
mit der Aufnahme zusammenschweißen. Die Bohrung für den Bremsanker
|
![]() |
Die Flügelmutter ist aus Messing und verchromt.
Wird gegen eine aus Edelstahl gewechselt,
|
![]() |
Hebel in Form gebracht. |
![]() |
Jetzt kann geschweißt werden. |
![]() |
Hebel poliert
und Teile zusammengeschweißt |
![]() |
Das hält mit Sicherheit. |
![]() |
Von der Seite. |
![]() |
Alles verschliffen. |
![]() |
Mit 600er geschliffen. |
![]() |
Form gelungen |
![]() |
Mit Glasperlen gestrahlt. |
